35kv油浸式電力變壓器
該系列產品在設計上比較先進，在材料、結構和工藝上進行了大幅度的改進和提高。高低壓夾件采用鋼拉帶或上梁及側梁拉緊，形成堅固的框架結構，增強鐵芯夾緊力和耐受運輸沖擊能力。抗短路能力強，外觀選型美觀，運行可靠，損耗低，噪音小，達到國外同類產品先進水平。
關鍵詞：
所屬分類：
變壓器
咨詢熱線：
圖文詳情

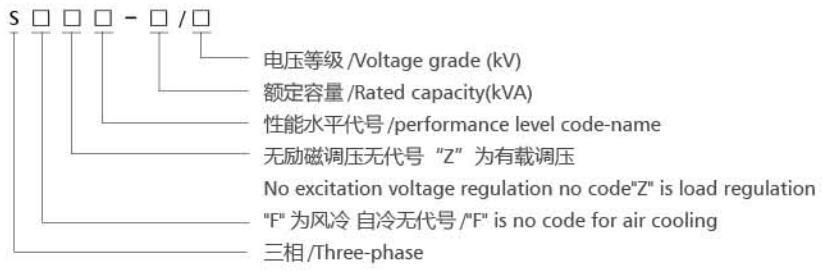

型號含義
產品介紹
該系列產品在設計上比較先進，在材料、結構和工藝上進行了大幅度的改進和提高。高低壓夾件采用鋼拉帶或上梁及側梁拉緊，形成堅固的框架結構，增強鐵芯夾緊力和耐受運輸沖擊能力?？苟搪纺芰?qiáng)，外觀選型美觀，運行可靠，損耗低，噪音小，達到國外同類產品先進水平。
執行標準
GB1094.1~2《電力變壓器總則》《油漫式變壓器的溫長》
GB 1094.3《絕緣水平、絕緣試驗和外絕緣空氣間隙》
GB1094.5《電力變壓器承受短路的能力》
GB/T 6451 《油浸式電力變壓器技術參數和要求》
GB/T 15164《油浸式電力變壓器負載導則》
GB2536《變壓器油》
S11型35kV油浸式電力變壓器(50kVA-1600kVA三相雙繞組無勵磁調壓配電變壓器)
| 額定容量 | 電壓組合及分接范圍 | 聯結組標號 | 空載損耗（W） | 負載損耗（W） | 空載電流（%） | 短路阻抗（%） | ||
|---|---|---|---|---|---|---|---|---|
| 高壓 | 高壓分接范圍(%) | 低壓 | ||||||
| 50 |
35 38.5 |
±5 ±2*2.5% |
0.4 |
Dyn11 Yyn0 |
130 | 1200/1140 | 1.30 | 6.5 |
| 100 | 185 | 2010/1910 | 1.10 | 6.5 | ||||
| 125 | 215 | 2370/2260 | 1.10 | 6.5 | ||||
| 160 | 225 | 2820/2680 | 1.00 | 6.5 | ||||
| 200 | 270 | 3320/3160 | 1.00 | 6.5 | ||||
| 250 | 320 | 3950/3760 | 0.95 | 6.5 | ||||
| 315 | 385 | 4750/4530 | 0.95 | 6.5 | ||||
| 400 | 465 | 5740/5470 | 0.85 | 6.5 | ||||
| 500 | 545 | 6910/6580 | 0.85 | 6.5 | ||||
| 630 | 665 | 7860 | 0.65 | 6.5 | ||||
| 800 | 785 | 9400 | 0.65 | 6.5 | ||||
| 1000 | 920 | 11500 | 0.65 | 6.5 | ||||
| 1250 | 1120 | 13900 | 0.60 | 6.5 | ||||
| 1600 | 1350 | 16600 | 0.60 | 6.5 | ||||
| 2000 | 1590 | 19700 | 0.55 | 6.5 | ||||
| 2500 | 1890 | 23200 | 0.55 | 6.5 | ||||
注
1、對于額定容量為50OkVA及以下的變壓器，表中斜線上方的負載損耗值適用于Dyn11聯結組，斜線下方的負載損耗值適用于Yyn0連接組。
2、根據用戶需要,可提供高壓分接范圍為±2×2.5%的變壓器。
